2021-05-07 С Днем радио!
Сегодня, 7 мая, в России отмечается день радио - праздник работников всех отраслей связи, радиотехники и радиожурналистики. 7 мая (25 апреля по старому стилю) 1895 г. российский физик А. С. Попов на заседании Русского физико-химического общества продемонстрировал «прибор, предназначенный для показывания быстрых колебаний в атмосферном электричестве». Летом 1895 г. прибор был приспособлен для регистрации электрических разрядов в атмосфере и впоследствии получил название грозоотметчик. В 1925 г. в СССР прошли торжественные мероприятия по случаю 30-летия изобретения радио. Предлагаем вам познакомиться с наиболее интересными образцами радиоприемников, созданных в СССР в период с 1947 по 1988 гг., из музейного собрания МУК «МВЦ».
Радиоприёмник сетевой ламповый «Рекорд-47» с 1947 года выпускали Александровский радиозавод, а с осени Бердский и Петропавловский радиозавод им. Кирова. Радиоприёмник ''Рекорд-47'' является модернизацией приёмника ''Рекорд'', модели 1946 года Александровского радиозавода. Как и предшественник, радиоприёмник имеет комбинированное питание постоянным и переменным током. Вес аппарата 8 кг. Оформление первых выпусков немного отличалось от последующих приёмников. Приемник "Рекорд-47" может работать, как с наружной, так и с комнатной антенной. Для приема близких мощных станций, а также для проверки исправности приемника может быть применен кусок провода длиной 2—3 метра, поднятый над приемником. Следует иметь в виду, что чем короче и ниже подвешен провод антенны, тем слабее будет прием передачи и маломощные или отдаленные станций не будут слышны. При приеме на комнатную антенну сильнее сказывается действие местных помех, происходящих от плохих контактов в электросети, от включения и выключения электроламп, электронагревательных приборов, расположенных вблизи от приемника и т. п. Ручки, расположенные на передней стенке приемника, имеют следующие назначения: левая — ручка регулятора громкости с выключателем сети; средняя — ручка настройки, связанная со стрелкой шкалы; правая — ручка переключателя диапазонов, имеющих 3 положения переключения соответственно трем поддиапазонам приемника. При переключении в окне внизу шкалы изменяется цвет шторки, указывающей по какой градуировке шкалы следует производить настройку.

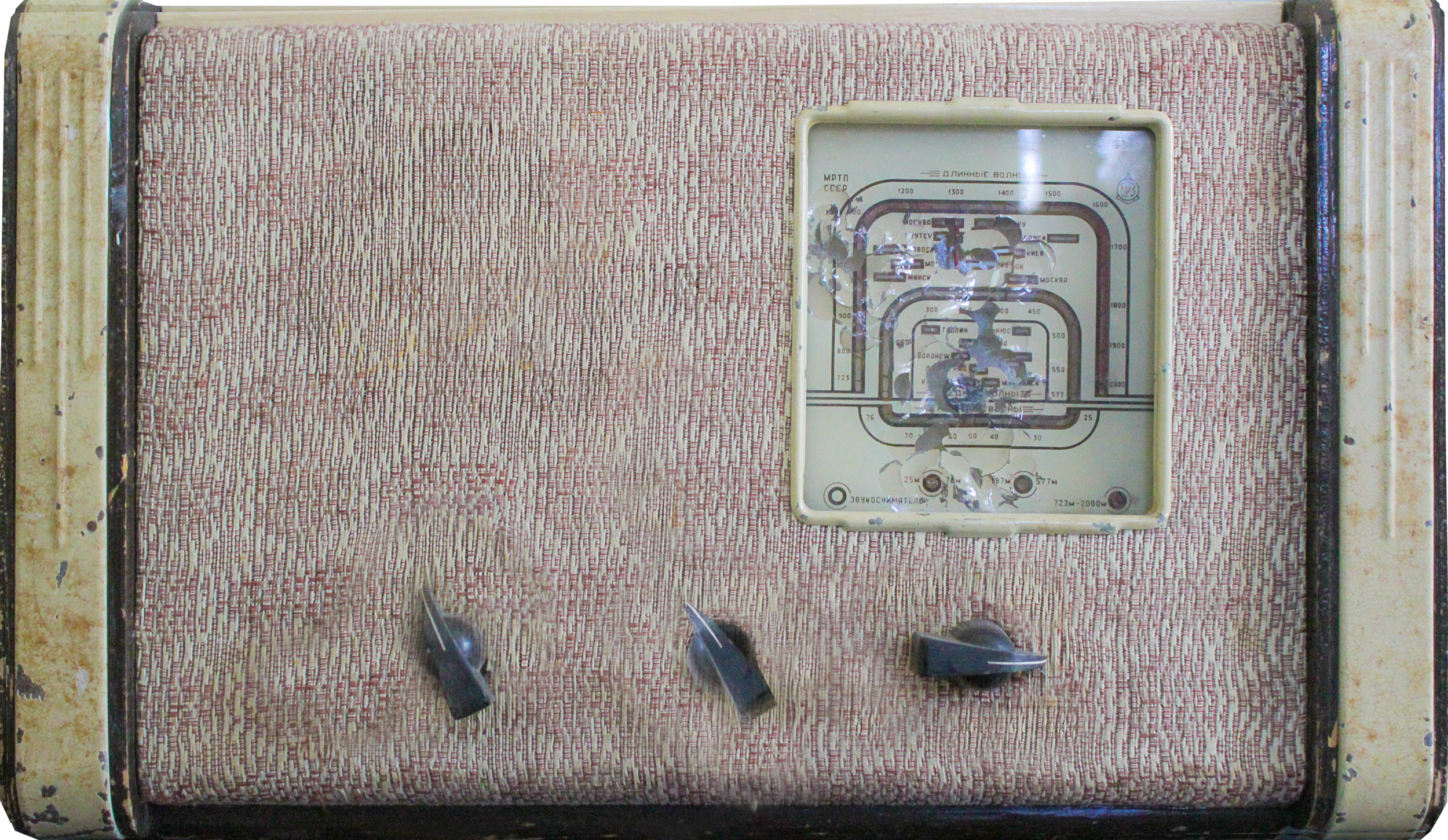

Радиоприемник «Рекорд-47»
Со второго квартала 1954 г. на Харьковском заводе «Коммунар» и Московском заводе «Мосприбор» начался выпуск сетевого лампового радиоприемника «Звезда-54». Выпуск этого радиоприёмника был достаточно значимым событием середины пятидесятых годов в СССР. Приёмник не вписывался в привычную линейку моделей унылых и серых приёмников и радиол в деревянных футлярах, как близнецы похожих друг на друга и не меняющиеся по оформлению годами. Средства массовой информации в основном в газетных и журнальных изданиях тех лет очень эффектно описывали появление радиоприёмника «Звезда-54» как огромный прорыв в оформительском дизайне, как последний писк моды, что давало людям надежду о наступлении новой, светлой жизни. На самом деле всё было куда проще и прозаичней.
Радиоприёмник «Звезда-54» по своему внешнему оформлению полная копия французского радиоприёмника «Excelsior-52» выпуска 1952 г. Точно не установлено каким образом французский приёмник попал в «ИРПА». По некоторым данным его, как подарок привезли дипломаты, посещавшие Францию в 1952 году по вопросу независимости Австрии. По другой версии радиоприёмник был специально закуплен для копирования и выпуска по распоряжению высшего руководства. Ещё один штрих, имеющий отношение к выпуску радиоприёмника: в послевоенные годы правительством CCCР было принято решение, предусматривающее выпуск оборонными предприятиями СССР вместе со специальной продукцией также и товаров ширпотреба. B соответствии c этим, c 1952 г. Всесоюзным научно-исследовательским институтом радиовещательного приёма и акустики имени А.С.Попова, сокращённо «ИРПА», совместно с заводом «Коммунар» (г. Харьков, Украина) началась разработка и подготовка конвейера к серийному выпуску радиоприёмника «Звезда-54». В 1954 году производство приёмника параллельно было передано и на завод «Мосприбор» (бывший велозавод). B третьем квартале 1954 г. радиоприёмник был модернизирован. Модернизация коснулась шасси модели, которое стало вертикальным, для облегчения технологических процессов и расширения цветовой гаммы футляра (красный и зелёный, других цветов не было). Оба варианта, модернизированный и обычный в футлярах двух цветов выпускали оба завода также параллельно, но приёмников в красном футляре было выпущено намного больше.
Bсего, а модель производились с 1954 по 1959 гг., двумя заводами было выпущено 674000 приёмников «Звeздa-54». Корпус радиоприёмника штампован из металла, с применением никелирования и многослойного лакирования. Приёмник представляет собой семиламповый супергетеродин 2-го класса, собранный на радиолампах типа 6А7, 6Ж3П (2 шт), 6Х2П, 6П1П, 6Е5С и 6Ц4П и работающий в 5 диапазонах. Питание от сети 127 или 220 вольт. Потребляемая мощность 60 Вт. Габариты приёмника 530х320х180 мм. Масса 15 кг.

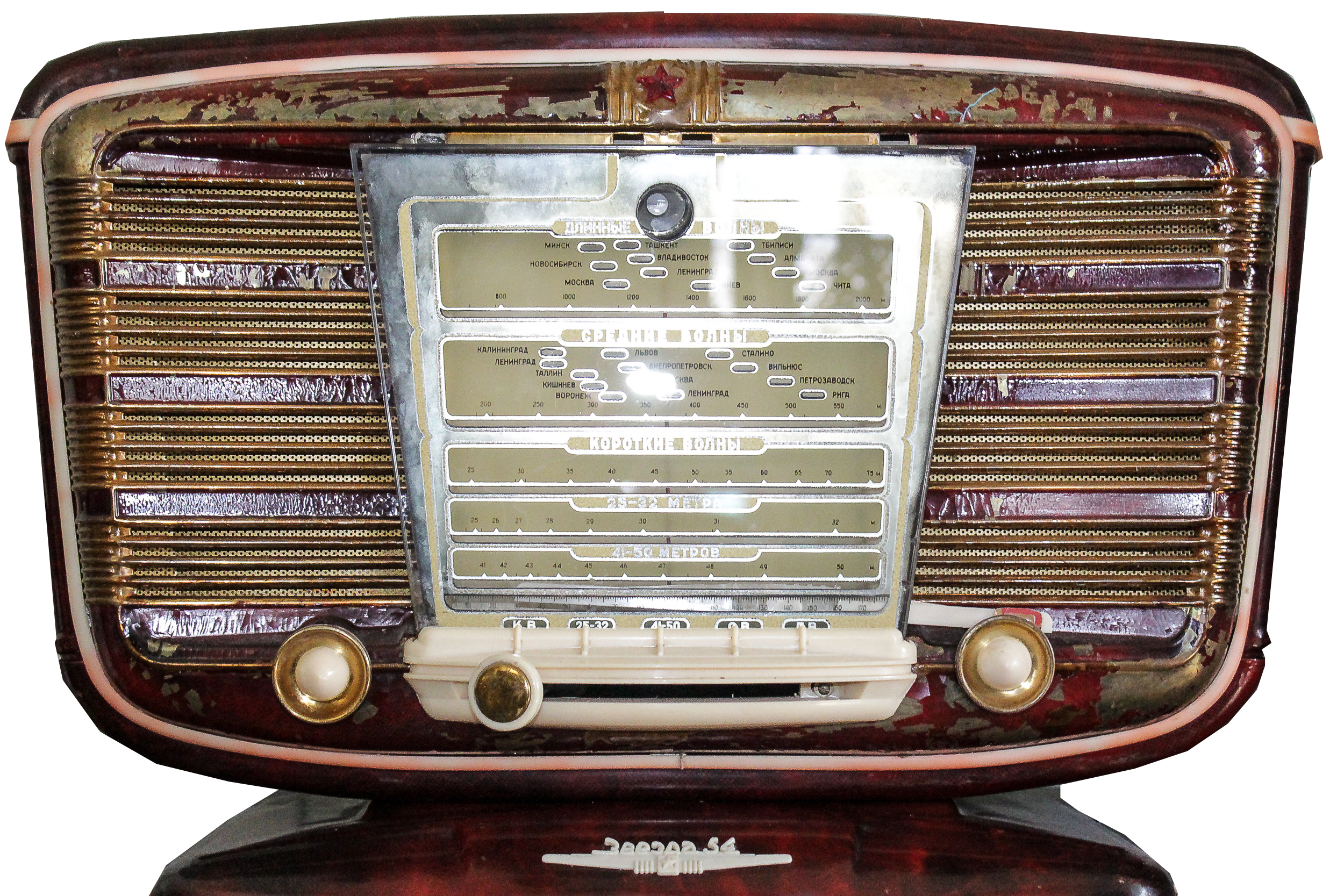

Радиоприемник «Звезда-54»

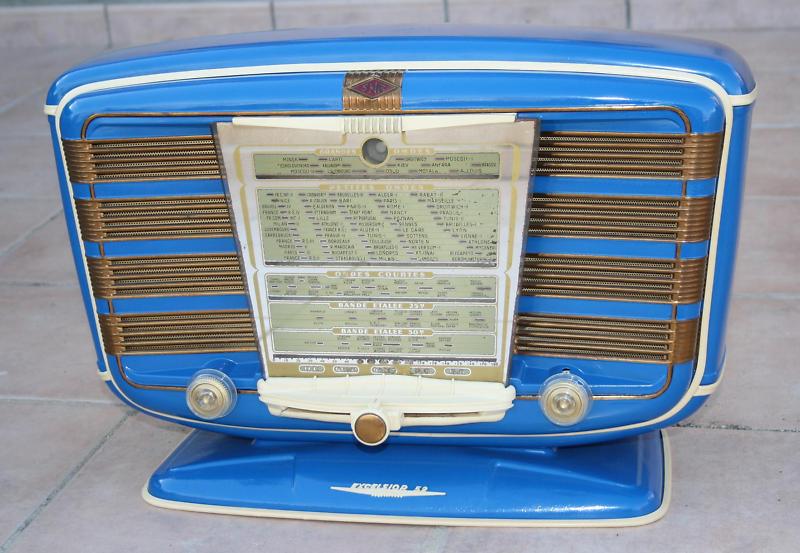

Радиоприемник «Excelsior-52»
C мая 1958 г. на Владивостокском заводе «Радиоприбор» выпускался стационарный транзисторный радиоприёмник «Восход». Он был разработан НИИРПА в г. Ленинграде, а затем передан для производства в г. Владивосток, где в течении полутора лет было выпущено около тысячи экземпляров приёмников в нескольких вариантах оформления. Приёмник представляет собой супергетеродин, собранный на 8 транзисторах типов П402, П6Г, П6В и П3Б. Диапазоны: ДВ 150...415 кГц и СВ 520...1600 кГц. Чувствительность на внутреннюю магнитную антенну 1 мВ/м на ДВ и 0,5 мВ/м на СВ диапазонах. При подключении внешней антенны чувствительность увеличивалась до 100 мкВ. Питается аппарат от четырёх элементов «Сатурн», общим напряжением 6 В. Срок непрерывной работы от свежего комплекта батарей 80 часов. Имеется вход для подключения звукоснимателя от внешнего проигрывателя для прослушивания грамзаписи. Габариты приёмника - 282х222х158 мм. Его масса с батареями 3,5 кг.

Радиоприемник «Восход»

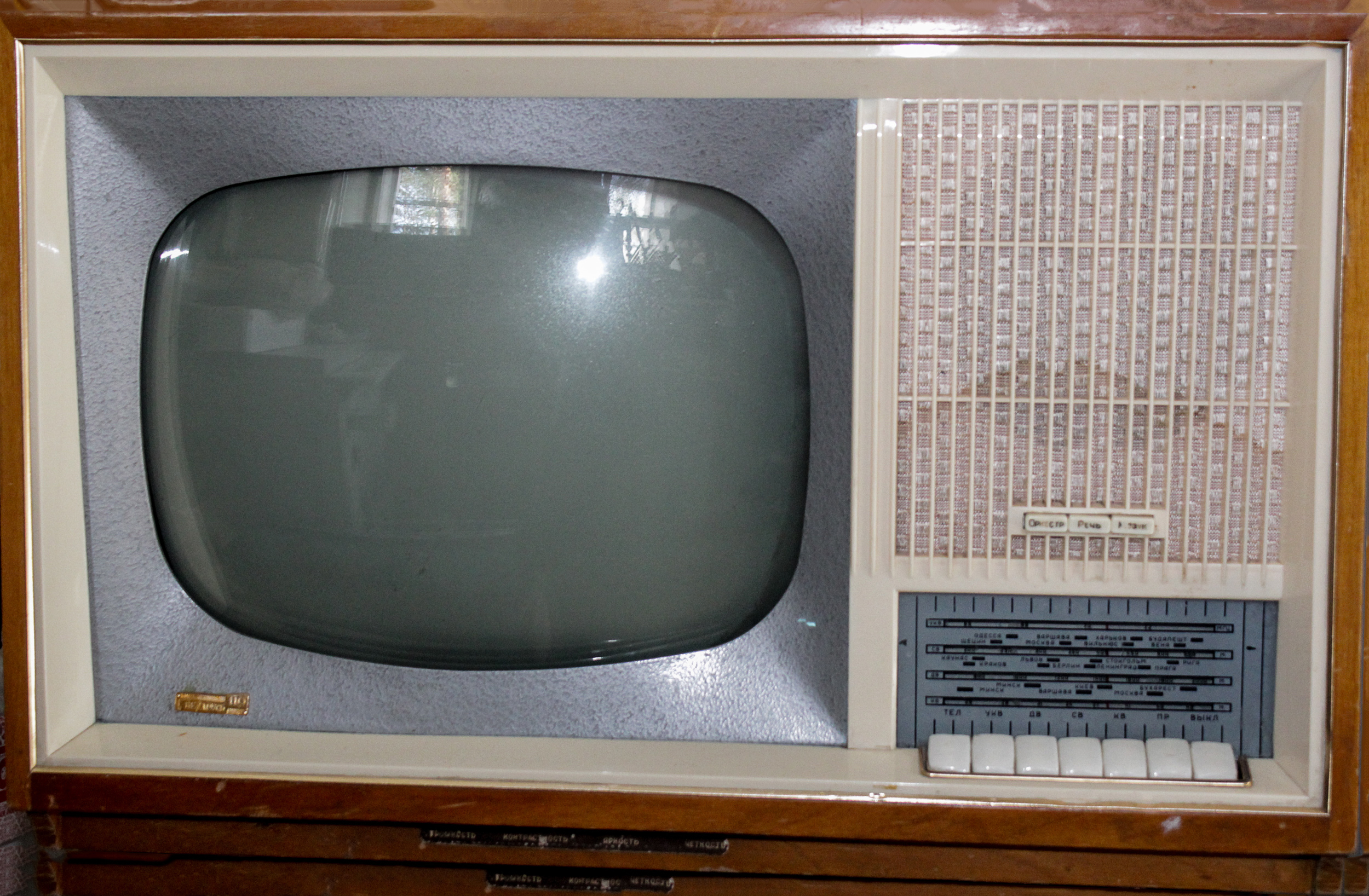

На Минском радиозаводе с 1963 г. был налажен выпуск телерадиол «Беларусь-110». Телерадиола «Беларусь-110» представляет собой комбинированную установку, имеющую телевизор на кинескопе 43ЛК9Б, всеволновый приёмник и универсальный проигрыватель. Телевизор обеспечивает высококачественный приём передач на любом из 12 каналов. Размер видимого изображения на экране телерадиолы 360х270 мм. В аппарате имеется системы АРЯ, подстройки частоты строк и стабилизации размеров изображения. Имеется пульт ДУ громкостью звука и яркостью изображения. Чувствительность 100 мкВ. Чёткость по вертикали 500, горизонтали 450 линий. Радиоприёмник имеет 4 диапазона: ДВ, СВ, KB (5,8...12,2 Мгц) и УКВ-ЧМ. Чувствительность приёмника на ДВ и СВ диапазонах 200, KВ 300, УКВ 50 мкВ. Номинальная выходная мощность 1,5 Вт. Полоса воспроизводимых частот 100...7000 Гц. Модель имеет 3 громкоговорителя, что обеспечивает высокое качество звучания. Гнёзда головных телефонов, выведенные на заднюю стенку, можно использовать для записи звука на магнитофон. Универсальный проигрыватель воспроизводит грамзапись с обычных и долгоиграющих пластинок Телерадиола выполнена в консольном и настольном вариантах. Для удобства при ремонте монтажная доска, на которой расположен четырёхскоростной проигрыватель II-ЭПУ-62, сделана подъёмной, что облегчает доступ к лампам и другим элементам. Шасси горизонтальное, укреплено в ящике на направляющих планках, поэтому его можно вынимать и вставлять в ящик. Блок питания собран на отдельном шасси, которое соединяется с шасси при помощи разъема. Монтаж выполнен на пяти печатных платах из фольгированного гетинакса, каждая из которых является самостоятельным функциональным блоком. Кинескоп с выпуклым защитным стеклом и отклоняющей системой крепится к силуминовой маске, укрепленной на футляре который отделан ценными породами дерева. Габариты телерадиолы в настольном варианте 690х465х400 мм, консольном 690х955х400 мм, вес 38 кг.

Телерадиола «Беларусь-110»
Радиола 1-го класса «Латвия» (РН-59) с 1959 по 1964 гг. выпускалась Государственным электротехническим заводом «ВЭФ». Диапазон воспроизводимых частот при приёме в АМ 80...4000 Гц, ЧМ и при работе ЭПУ 80...10000 Гц. ЭПУ с полуавтоматическим включением и автоматическим выключением, имеет скорости 33, 45 и 78 об/мин. Потребляемая от сети мощность при приёме 60, работе ЭПУ 75 Вт. Габариты модели 530х420х360 мм. Масса 25 кг. За время производства модель подвергалась модернизации, было заменено ЭПУ, отмечены незначительные изменения в схеме.
«Латвия РН-59» состоит из 7-лампового радиоприемника 1 кл. и ЭПУ. Конструкция создана по блочному принципу, в блоках применен печатный монтаж. Серийное производство радиолы началось в октябре 1959 г. В радиоле вначале устанавливался трехскоростной электропроигрыватель производства РЭМЗ ЭПУ-1М, позднее появился III ЭПУ-10-3-127. Первоначально одна лампа - индикатор настройки - была октальной (6Е5С) и располагалась на передней панели, потом ее заменила 6Е1П на шкале.
В корпусе радиолы установлено 4 громкоговорителя. В начале 1964 года «Латвия» (РН-59) была модернизирована в радиолу «Латвия-М», выполненную в прямоугольном корпусе. Была несколько изменена схема, уменьшены габариты и вес. Конструкция и параметры модернизированной радиолы не изменились.
Кроме того с 1961 г. выпускалась разработанная для экспорта со специфическими требованиями «Латвия-2». Она поставлялась, в том числе, и в тропические страны.

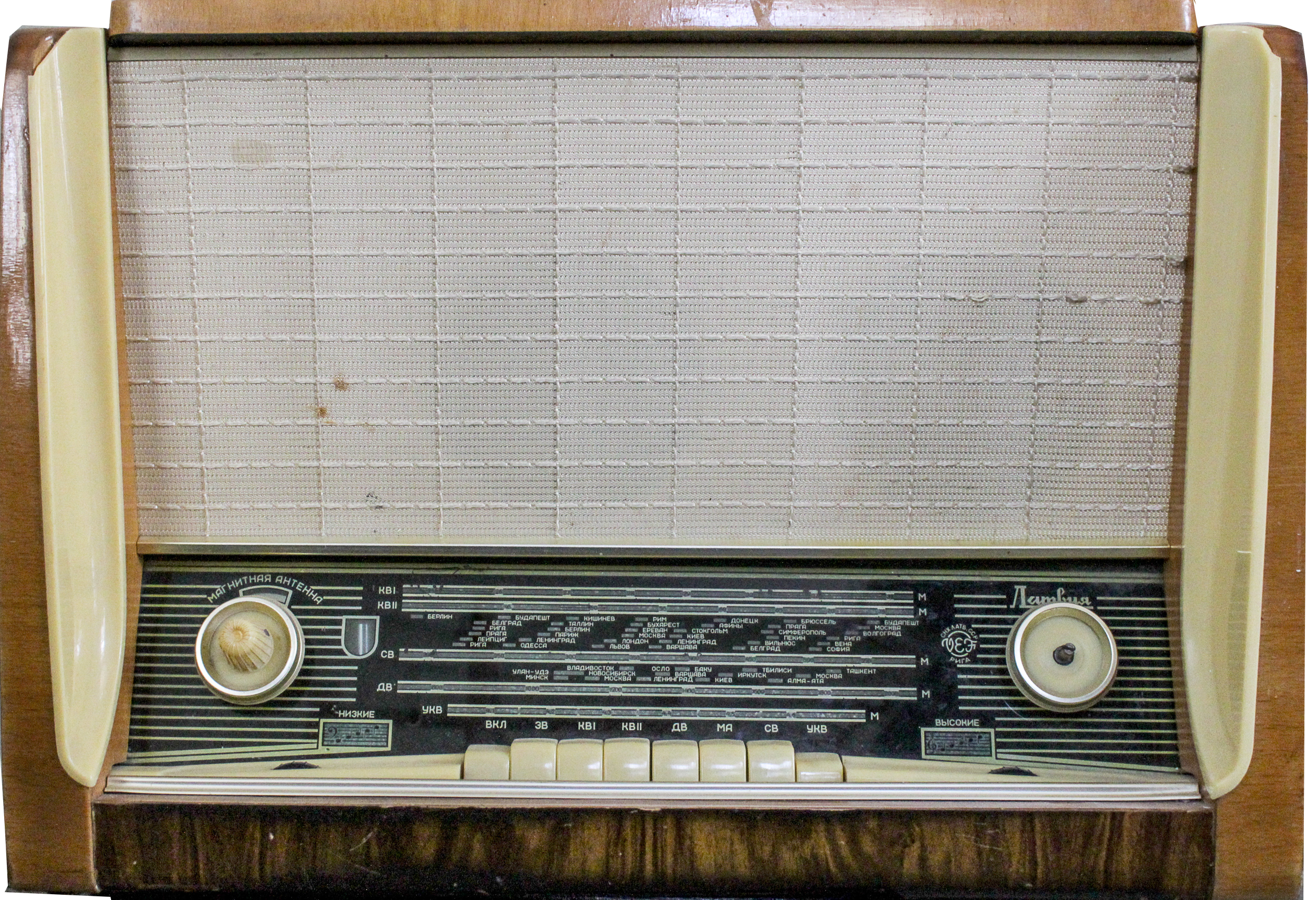

Радиола «Латвия»
Портативный радиоприёмник «ВЭФ-201» с начала 1969 г. выпускал Рижский государственный электротехнический завод «ВЭФ». Носимый транзисторный радиоприёмник 2 класса «ВЭФ-201» предназначен для приёма программ радиовещательных станций в диапазонах ДВ, СВ и пяти поддиапазонах КВ. Кроме внешнего оформления - конструкция, электрическая схема (кроме небольшого упрощения) и параметры нового приёмника аналогичны приёмнику «ВЭФ-12». Отдельно к радиоприёмникам этого типа продавался блок питания от электрической сети, который устанавливался в батарейный отсек радиоприёмника. Для приёма радиостанций в диапазонах средних и длинных волн используется магнитная антенна, для приёма радиостанций в диапазонах коротких волн - телескопическая. Этот приёмник пользовался огромной популярностью в советские времена. По нему можно было прослушивать много радиостанций. Ведь в Советском союзе не было такого большого количества радиостанций, как сейчас в России. Тогда люди пользовались либо тарелками, либо простыми проводными радиоприёмниками, которые могли транслировать от одной до трёх радиопрограмм. Благодаря этому приёмнику, люди могли слушать больше радиостанций. Причём не только советских, но и зарубежных, которые вели трансляции на длинных и средних волнах. Кстати, можно было даже прослушивать местные программы соседних регионов.

Портативный радиоприемник «ВЭФ-201»
Радиола сетевая ламповая «Ригонда-102» с 1970 г. выпускалась Рижским радиозаводом имени А.С.Попова. Монофоническая сетевая радиола 1-го класса «Ригонда-102» заменила радиолу «Ригонда-Моно». В сравнении с прежней, она обеспечивает более уверенный приём и лучшее качество звука. В радиоле «Ригонда-102» почти в 2 раза увеличена выходная мощность, в 2-3 раза чувствительность индикатора настройки. Улучшена АРУ. Введена отдельная клавиша «Магнитофон», позволяющая вести запись на магнитную ленту при приёме и при проигрывании грамзаписи. Повышена надёжность заменой выпрямителя ABС-80х260 работавшего в предельном режиме, на сборку КЦ-401Б. Улучшено оформление радиолы. По другим параметрам радиола аналогична прежней модели, радиоле «Ригонда-моно». Акустическая система радиолы состоит из четырех громкоговорителей. В радиоле установлено трехскоростное ЭПУ типа II-ЭПУ-40 (позже II-ЭПУ-50), рассчитанное на воспроизведение записи с обычных и долгоиграющих пластинок. Питается радиола от сети 220 или 127 в, её габариты без ножек - 640х355х550 мм, масса 24 кг. Радиолу «Ригонда-102» предполагалось выпускать ещё с 1968 г., но по различным причинам, выпуск был отложен. С начала выпуска радиола была по своему оформлению ближе к базовой модели, затем постепенно заменялась радиоткань, изменилось обрамление шкалы настройки, а в АС радиолы был убран один широкополосный громкоговоритель.

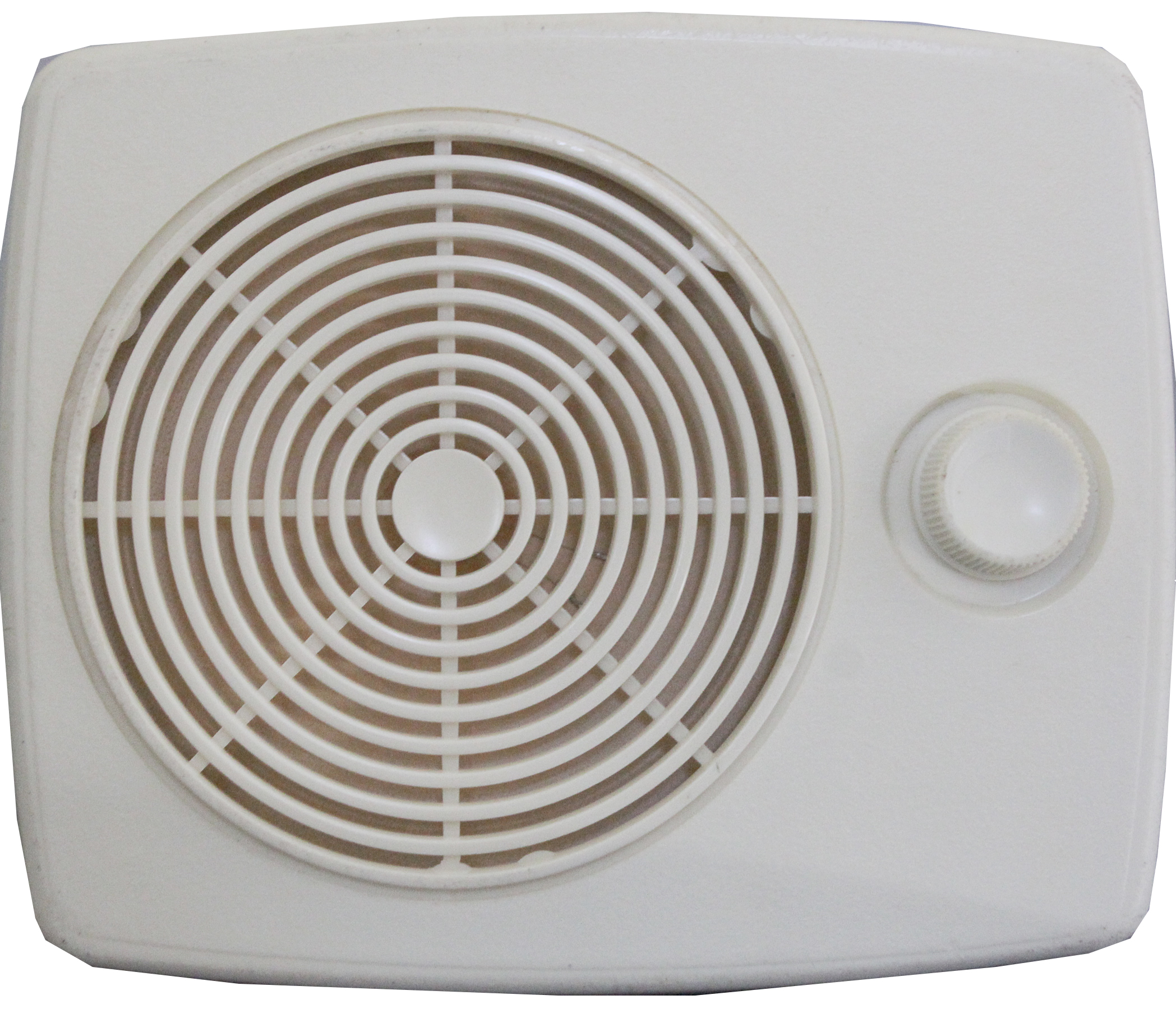

Абонентский громкоговоритель «Обь-304» с 1978 г. выпускал Новосибирский завод низковольтной аппаратуры. АГ «Обь-304» выпускался вместе с моделью «Обь-303» для увеличения ассортимента наименований. Громкоговоритель предназначен для работы в радиотрансляционной сети с напряжением 30 вольт (или 15 вольт для Москвы). Подводимая мощность 0,15 Вт. Диапазон воспроизводимых частот звука 200...6000 Гц. Среднее звуковое давление в диапазоне частот 315...4000 Гц не менее 0,25 Па. Габариты абонентского громкоговорителя 192х192х65 мм. Масса 850 грамм.

Абонентский громкоговоритель «Обь-304»

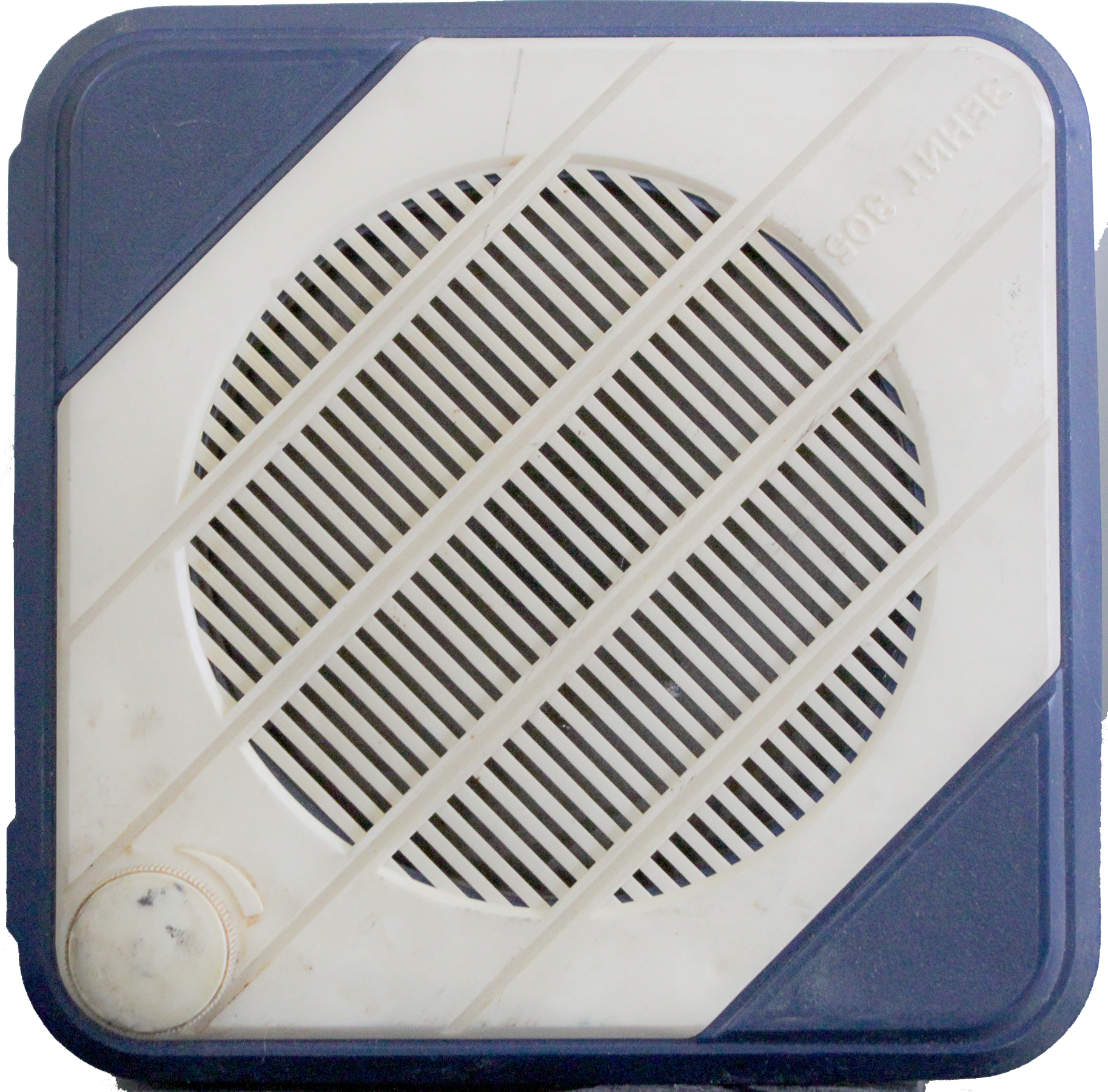

Абонентский громкоговоритель «Зенит-305» с 1987 г. выпускал Гагаринский АООТ «Динамик». Абонентский громкоговоритель «Зенит-305» по ГОСТ 5961-89 предназначен для воспроизведения передач НЧ канала сети проводного вещания в закрытых помещениях. Напряжение в радиосети - 30 В. Диапазон частот 160...10000 Гц. АГ выпускался и после нулевых, предположительно до 2010 года.

Абонентский громкоговоритель «Зенит-305»

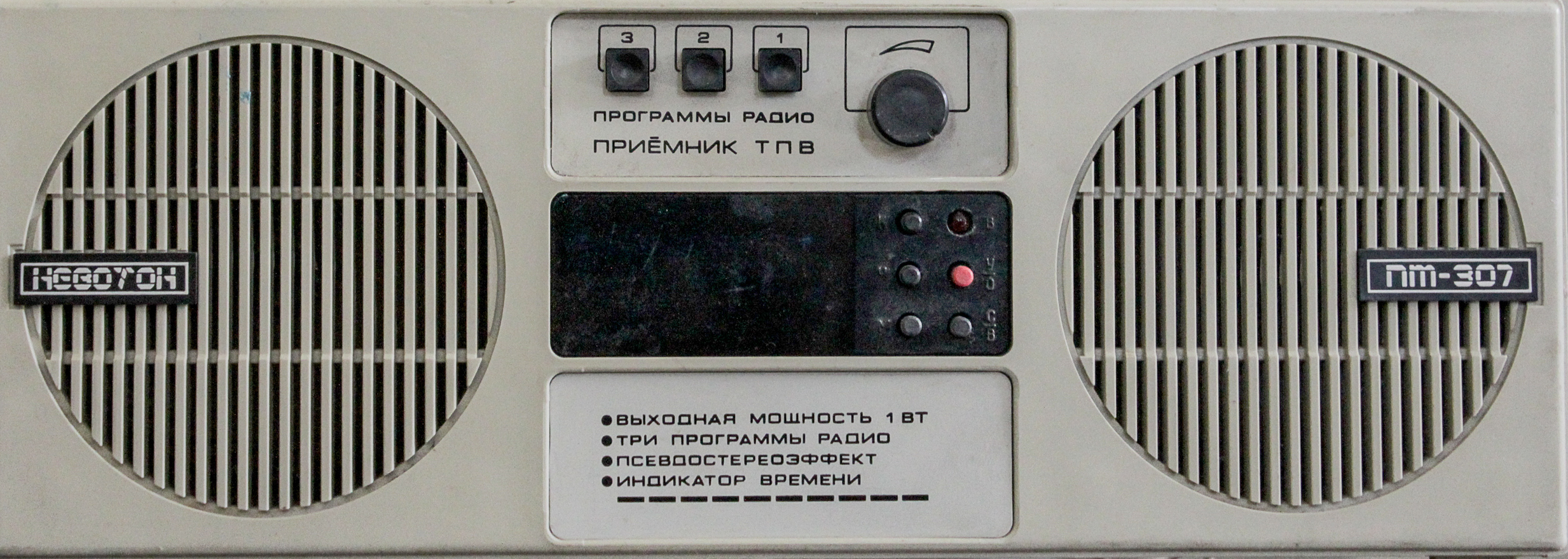

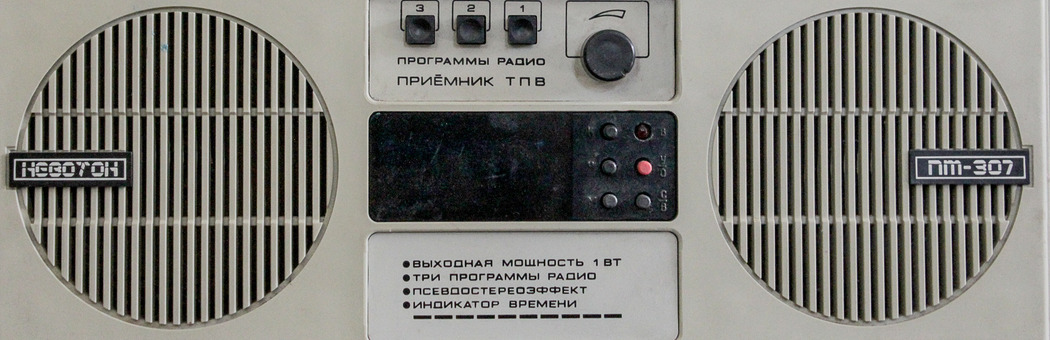

Приёмник трёхпрограммный «Невотон ПТ-307» (305/306) с начала 1988 г. выпускало ОАО «Владимирский завод «Электроприбор». Трехпрограммный приёмник (радиотаймер) «Невотон ПТ-307» предназначен для приёма радиопрограмм передаваемых по сетям трехпрограммного вещания, индикации времени или работы в качестве будильника. Он обеспечивает псевдостереофоническое звучание. Имеется возможность включения или выключения ПТ в заданное время. Предусмотрено подключение головных телефонов. ПТ сохраняет работу при изменениии напряжения сети от 198 до 242 В. Средний суточный уход часов 20 сек. Время работы батарей резервного питания при отсутствии сети двое суток. Размеры ПТ 310х113х87 мм. Масса без упаковки 1,75 кг.

Приёмник трёхпрограммный «Невотон ПТ-307»
